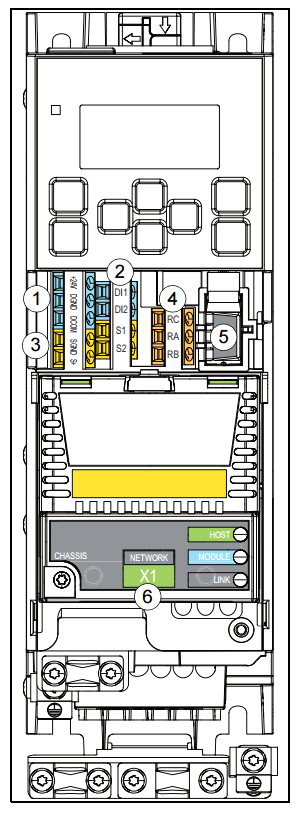

1.1接线说明
1.辅助电压输出
2.数字量输入
3.安全扭矩关闭
4.继电器输出
5.cca - 01的冷配置连接
6.现场总线连接模块：+K470 FEPL-02 Powerlink协议模块
测试中不需要数字量和继电器的输出，只3处的接线。
7.变频器底部的L1，L2，L3时三相进，UVW是三相出，注意三相进的屏蔽线连接。
1.2铭牌
变频器顶部铭牌：
1.变频器类型
2.大小功率
3.序列号
4. 注册驱动二维码
左侧铭牌：
1.变频器型号
2.大小
3.冷却模式
4.负载
1.3编码器接线

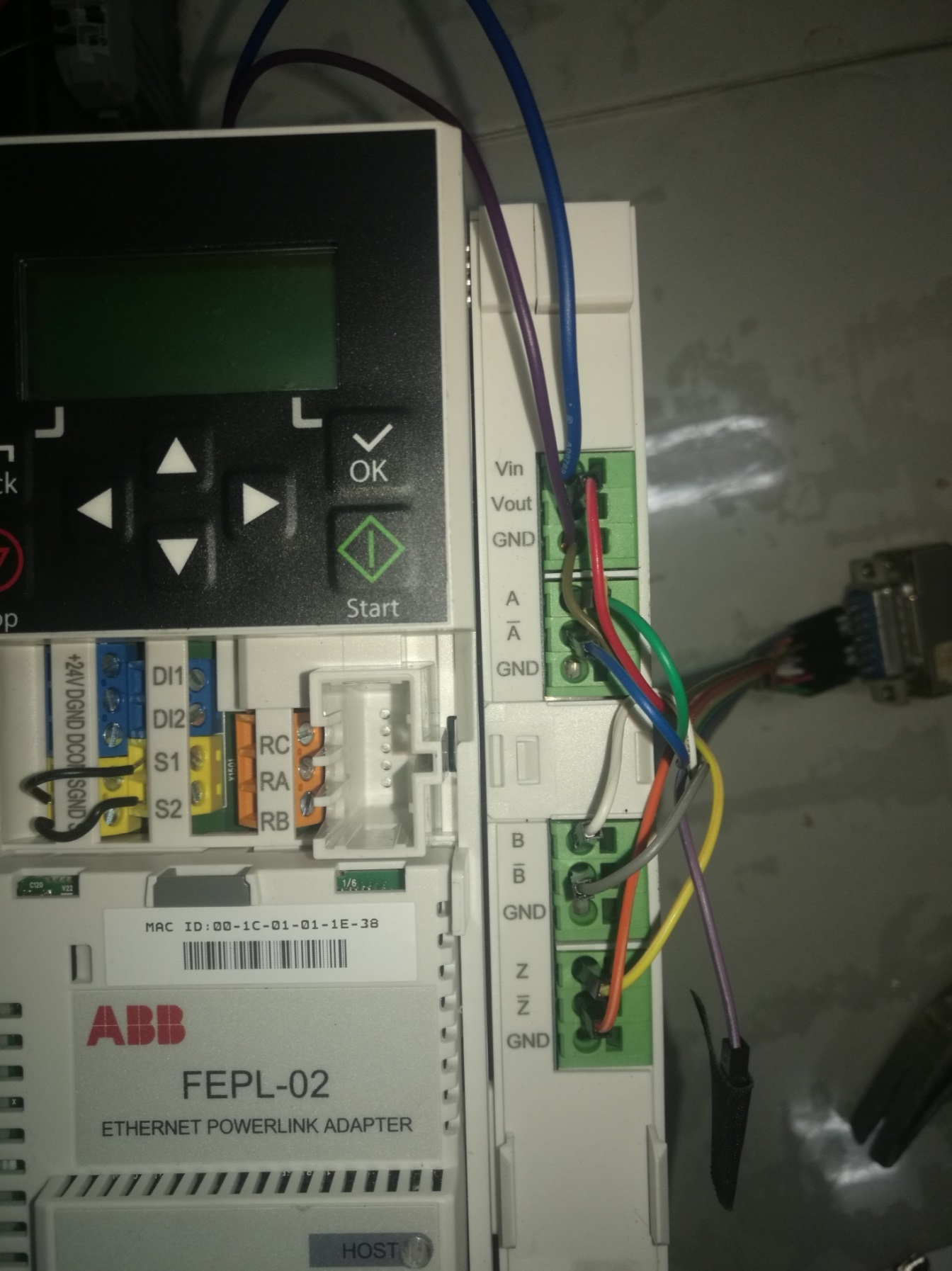

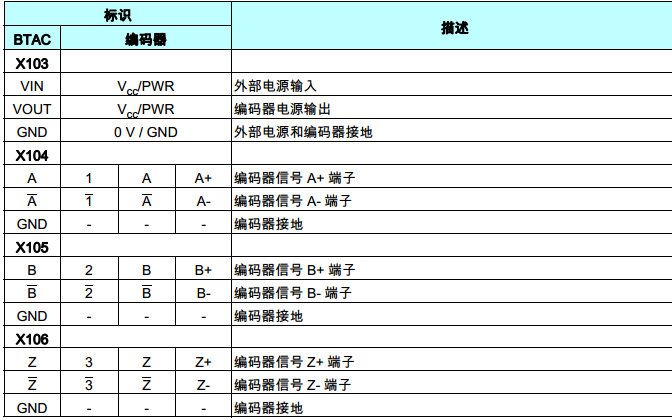

编码器模块各引脚的接线如图中所示，各引脚的定义参考下图，外部电源输入和给编码器供电的输出共用同一个GND接口。编码器模块VIN的电压输入范围从5V~30V，具体的输入电压根据实际编码器的所需的电压确定。
注意：请根据实际编码器的输入电压确定VIN端的输入电压，否则可能导致编码器损坏！
编码器
